카니발R 리무진 안드로이드 올인원 구입장착기
- 주문상품 확인 -
카니발R 리무진
안드로이드 올인원 구입
2024.04-
1. 카니발R 리무진에 안드로이드 올인원을 설치하다.
카니발에 장착되어 있는 순정 AVN(무출)이 겨울부터 화면 백화현상을 보임.
지난 겨울 한파에 아침 시동 시 AVN화면이 백화증상을 보이기 시작하더니
아침 저녁으로 3월쯤까지 반복됨.
여기저기 검색 해보니 AVN모니터 사망의 초기증상인듯 하다
중고 구매하는 가격도 만만치 않은거 같은데 수리는 더 비싼 경우도 많은거 같고
중고 교체든 수리든 고쳐봐야 조만간 기아 업데이트도 중단된다는 구닥다리 2D네비는 쓸모도 없는데다
블루투스도 안되는 최고급 AVN이라니....ㅡㅡ
이참에 안드로이드 올인원으로 갈아타보기로~
2. 구입한 상품
대강 검색해본 알리제 EKIY T900 6G 128G 버전을 주문함.
▼ 알리익스프레스 주문내역
- EKIY T900 / 6G 128G / 커넥터 A타입 / NO 캔버스
카니발 카페나 안올 카페에서 한동안 흥했던 모양인 T900을 선택 해 봄.
램이나 저장공간이나 중간 정도 돼 보이는 6G 128G로 결정.
비싼것도 아니고 싼것도 아니고,
무난한 가성비의 모델인거 같고 이사람 저사람 구매 이력도 많아 보이니
관련 정보도 어느정도 쌓였을거라 생각되어 선택.
▼ 상품 수령
- 차이나 파워 !
알리 물건을 처음 사 본것도 아니지만 단가로는 이제껏 가장 비싼 물건을 산 것인데
외부 포장박스든 내용물의 포장상태든 간결하기 그지없다.
알리익스프레스 어플에서 메세지로 받긴 했다만
나름 복잡한 전자기기임에도 불구하고 설명서 한 장 들어 있지 않은 구성물이란.....ㅋㅋ
그래도 본체는 에어쿠션을 2중으로 처리해서 보내주었으니 고마워 해야할 듯.
▼ 본체 정면
- 마감제 포함된 올인원 정면부

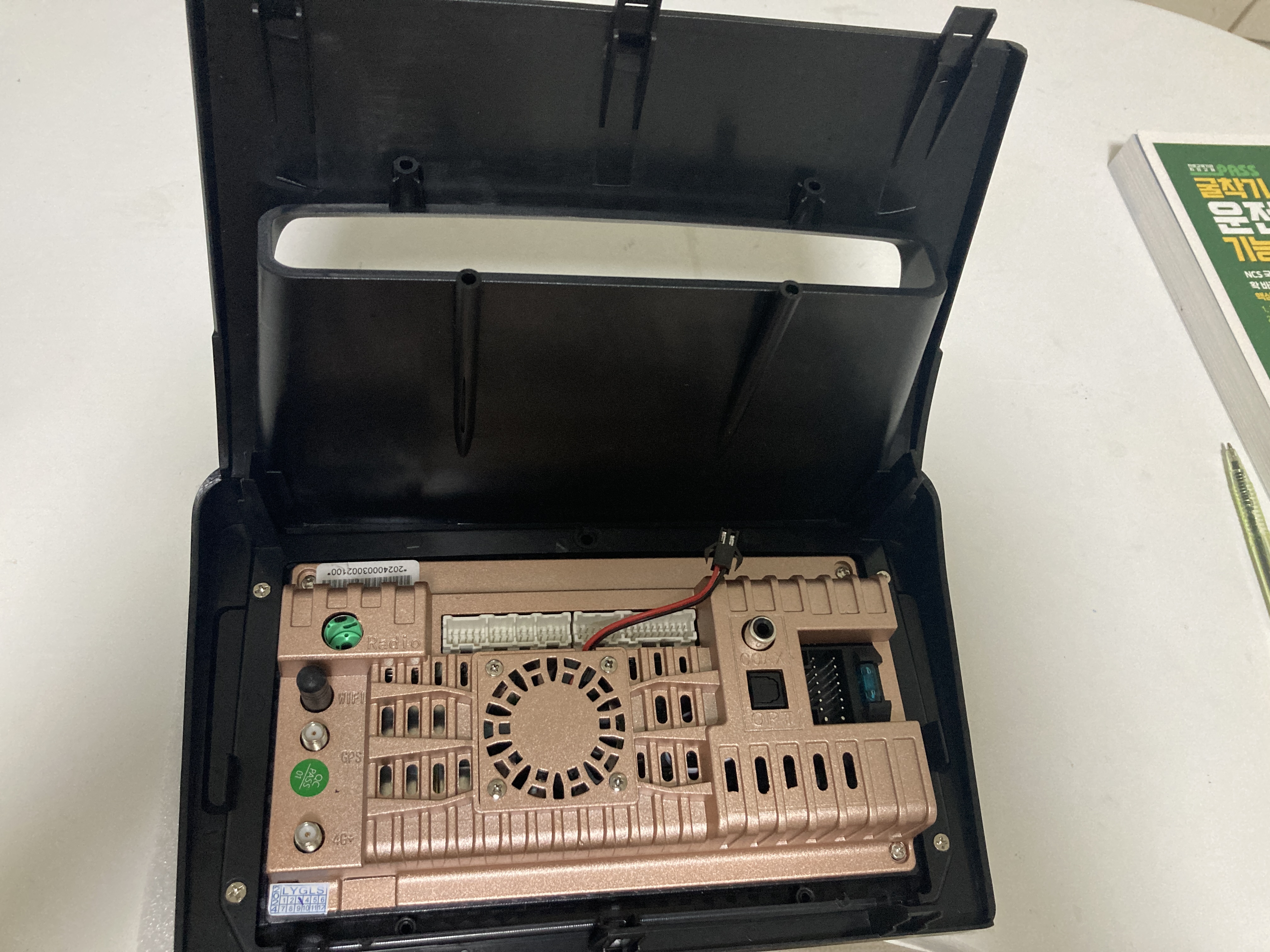

▼ 본체 뒷면
▼ 본체 뒷면 확대
▼ 본체 뒷면 커넥터 연결부
- 냉각팬 위에 왼쪽부터 10핀, 6핀, 4핀, 8핀, 12핀, 20핀 커넥터 연결부
▼ 본체 뒷면 커넥터 연결부
- 퓨즈 옆 전원 커넥터 연결부
▼ 본체 뒷면 커넥터 연결부
- 퓨즈 반대편 라디오, 와이파이 안테나, GPS, 4G(LTE) 커넥터 연결부
▼ 동봉 와이어링
- CONNECTION B (A타입)
내차의 차량하네스와 실제 연결되는 메인 커넥터
2011 카니발R 순정AVN 적용 차량의 하네스 M54-A, M54-B, M54-C와 연결됨
물론 잭바이잭으로 끝나는건 아니고 살짝 개조가 필요함
▼ REVERSE 선은 순정카메라를 사용하기 위한 6V 출력용 스텝다운 모듈의 BACK 선 + 차량 하네스 후진선과 연결됨
(REVERSE + BACK(6V) + 후진선)
▼ 안올측 파워케이블 커넥터 G
▼ 동봉 와이어링
- CONNECTION B (B타입)
내차의 경우 사용하지 않는 커넥터
집에서 컴퓨터 파워서플라이를 연결해서 작동 테스트 할 때 사용함
B커넥터 -- 파워서플라이
(빨강 + 노랑) -- (12V)
검정 -- 검정
위 처럼 연결 해주면 전원이 들어오니 필요할 경우 테스트.
▼ 동봉 와이어링
- CONNECTION A
안올측 20PIN
▼ 차량 하네스 측 케이블
- 내차의 차량 하네스와 연결되는 라인은
AMP(앰프) 선만 사용됨
2PIN 커넥터는 안올 뒷편의 냉각팬과 연결.
외장마이크, 유심트레이는 안올에 딸려 온 부품으로 연결되고
RCA 케이블 들은 불용
▼ 4G (LTE) 안테나
안올 뒷편의 소켓에 연결
▼ GPS 안테나
안올 뒷편의 소켓에 연결
▼ 10PIN 케이블
안올 뒷편의 소켓에 연결되고 RCA케이블은
별도로 구입한 기아 자동차용 후방카메라 전압다운 모듈과 연결
▼ 6PIN USB 케이블
안올 뒷편의 소켓에 연결
▼ 4PIN USB 케이블
안올 뒷편의 소켓에 연결
▼ 라이오 안테나
안올 뒷편의 소켓과 차량 하네스와 잭바이잭으로 연결
▼ 서비스 후방카메라
AHD화질의 후방카메라라는데 순정후카 자리에 넣기는 어려워보이고 이번엔 순정후카를 살리는게 목표이니
미사용
장착까지의 과정은 차차 업데이트 예정.
